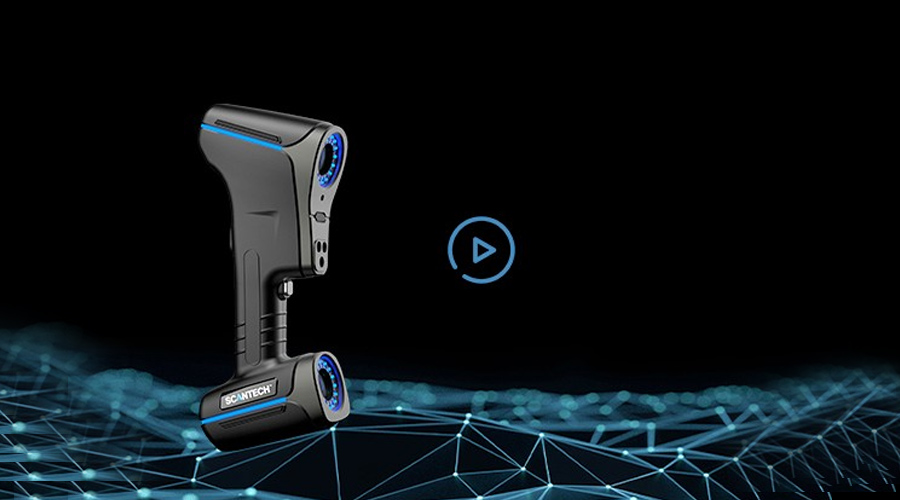

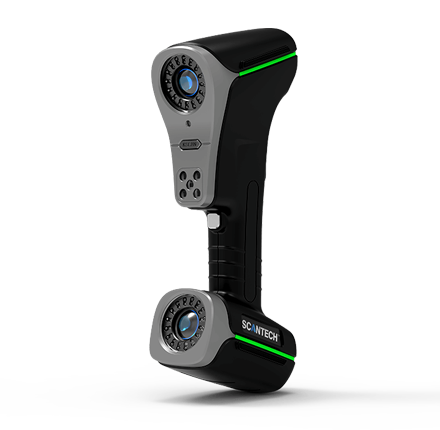

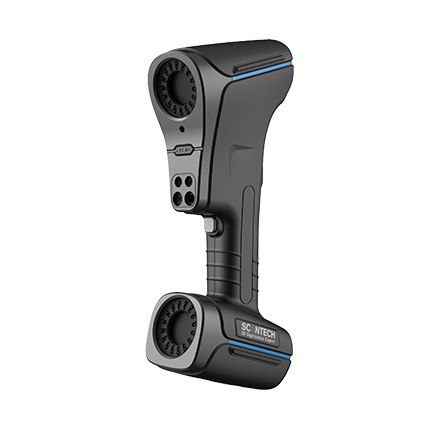

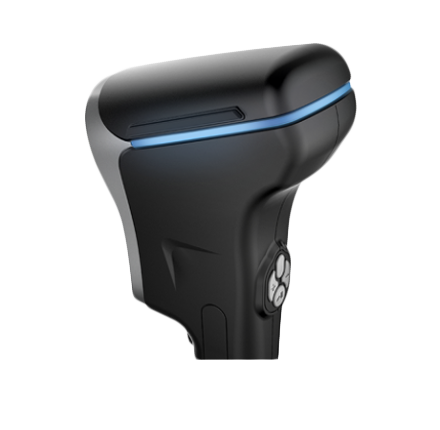

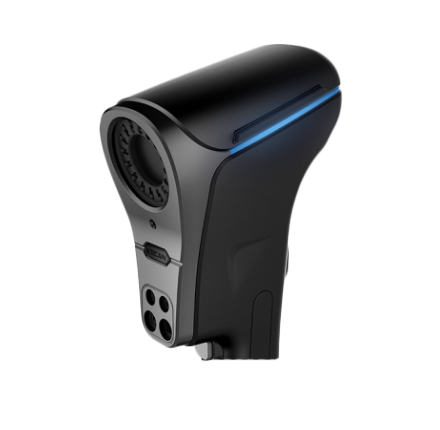

KSCAN20 3D Scanner멀티형 스캐너

레이저 + 광학 + Photogrammetry를 한번에! 하이브리드 3D스캐너

제품관련 정보
  • Kscan 스캐너 한 대로 레이저, 광학, 그리고 Photogrammetry 방식과 품질검사에서 중요한 정밀 프로브까지 한 번에 활용 가능합니다.
  • 정확도, 측정 속도, 스캔 영역, Depth of Field, 하드웨어, 보조 부품, 사용자 경험 등 모든 면에서 성능이 업그레이드 되었습니다.
  • 프로브 및 에지 감지의 혁신적인 기능으로 기준점이 되는 홀, 숨겨진 포인트, 특징, 판금 및 판금의 홀과 엣지를 측정할 수 있어 기존 3D스캐너의 단점을 극복했습니다.
브로슈어 다운로드 메뉴얼 다운로드
  • 무제한 측정 범위

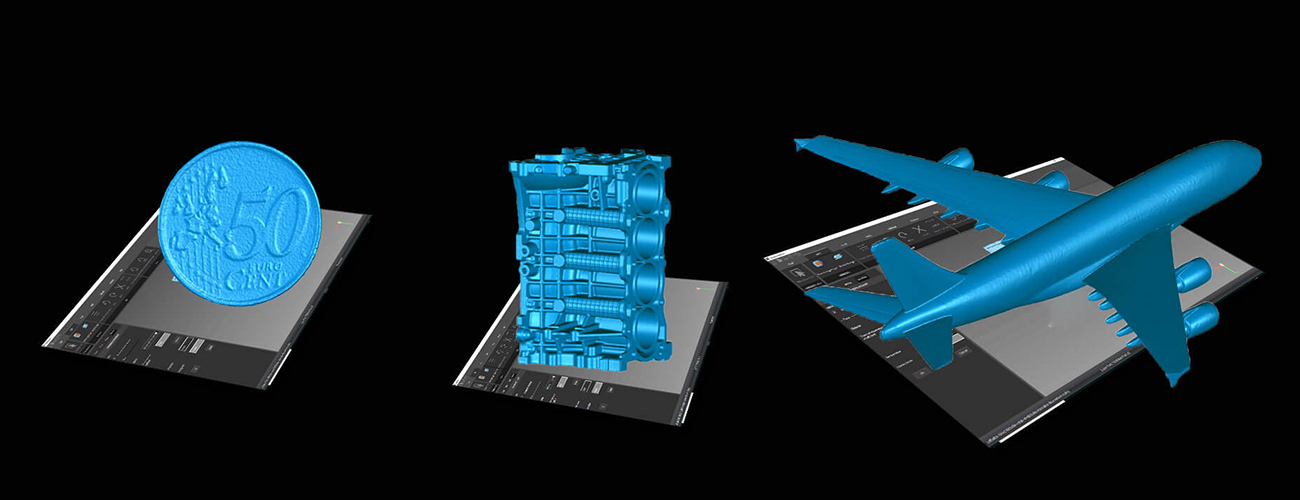

    대형 물체 및 소형 부품 스캔 성능 우수 평면 동전의 3D 데이터를 현실적으로 캡처 가능

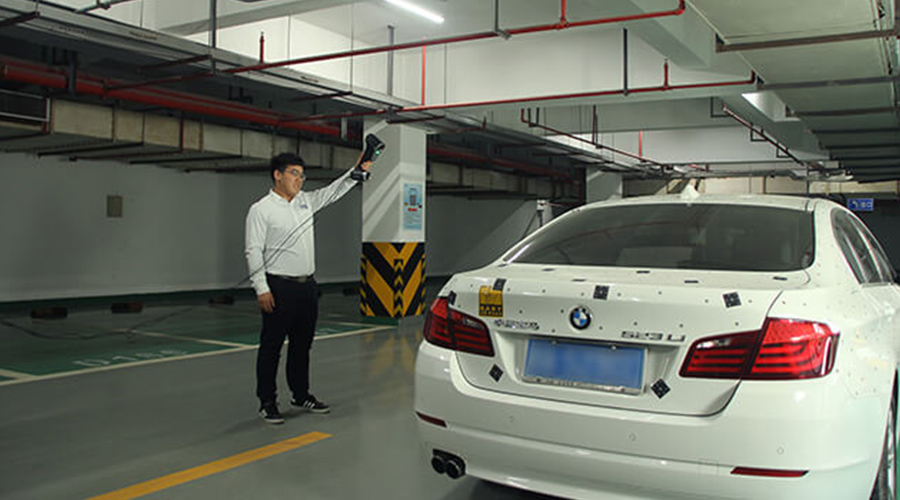

  • 내장 포토그램 측정

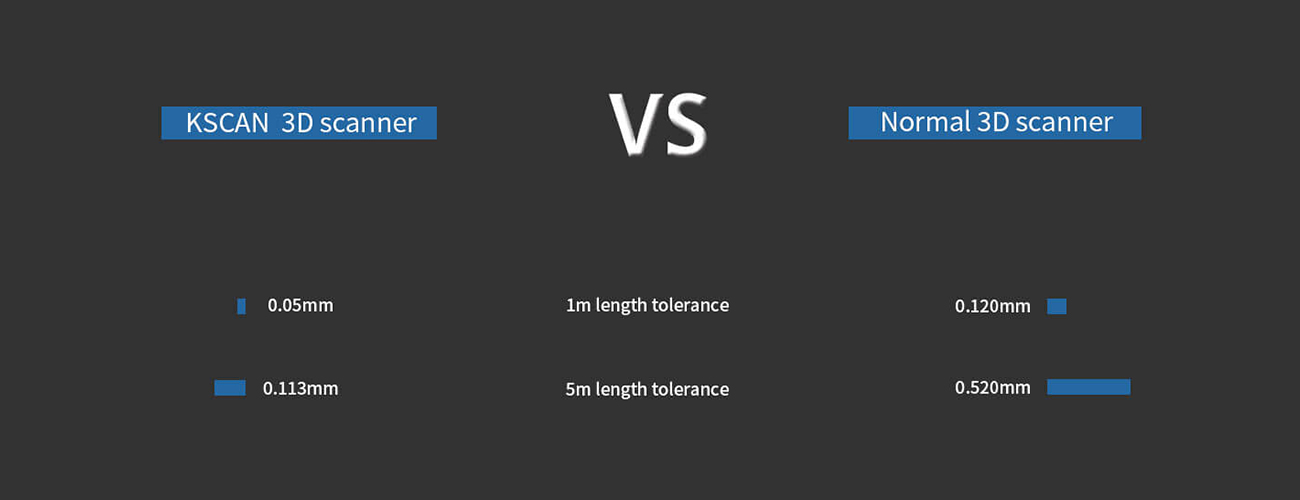

    체적 정확도는 최대 0.035mm/m로 대형 공작물 스캔 편의성을 높임

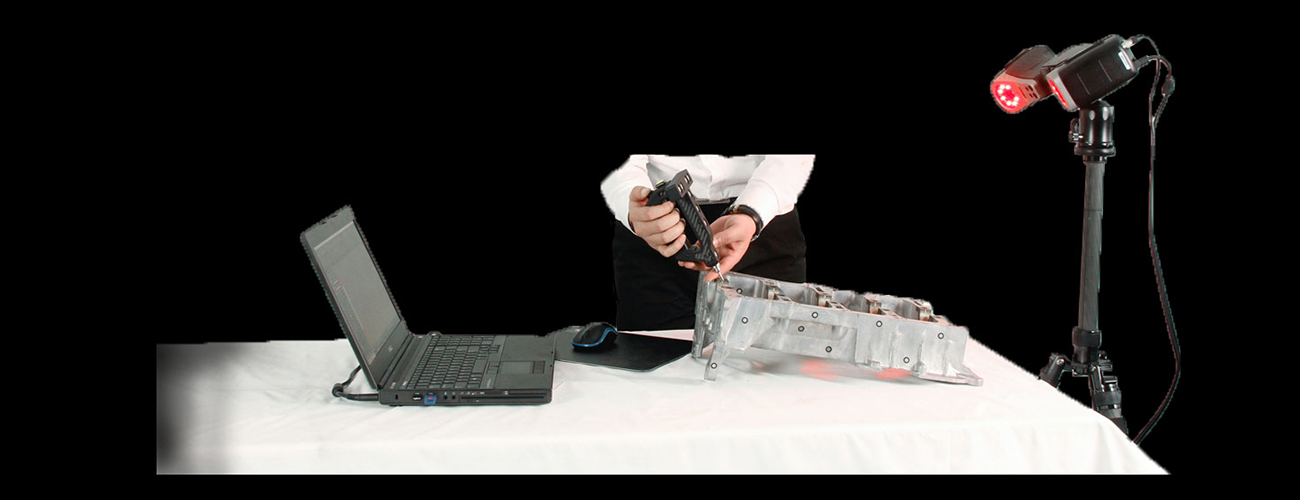

  • 프로빙 함수

    휴대용 CMM은 홀 측정, 은닉 포인트, 특징, 조립 감지 등에서 더 나은 성능을 내는 다양한 작업 모드를 지원

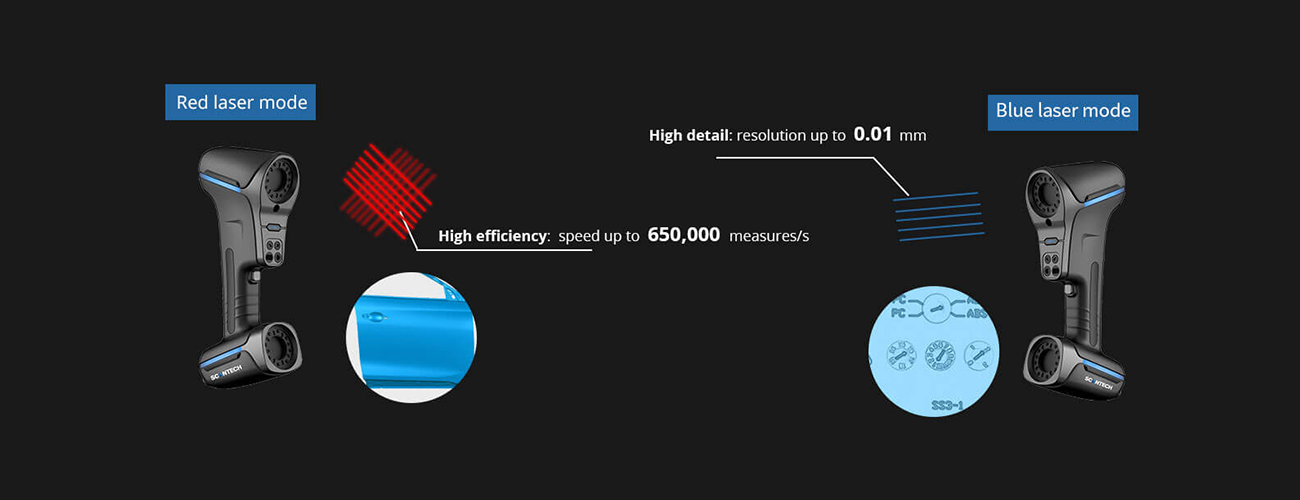

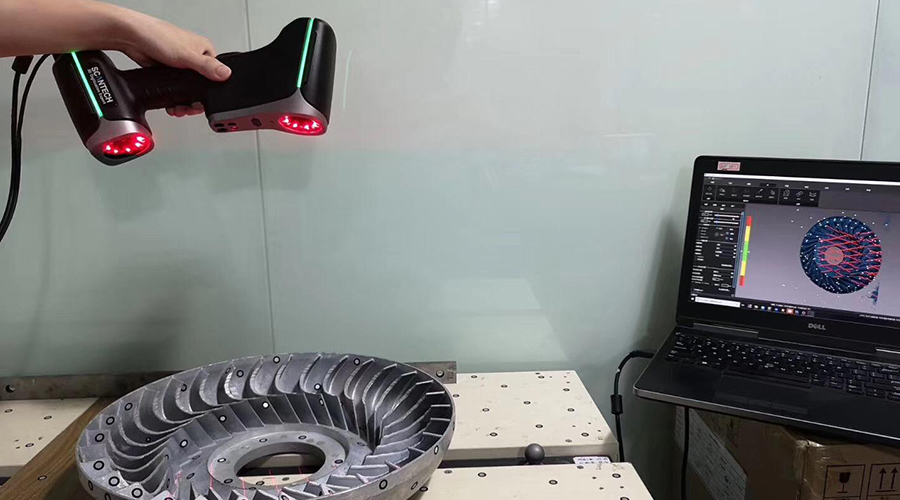

  • 스캐너 하나에 레이저 소스 2개

    빨간색과 파란색 레이저 스캔 모드는 높은 유연성과 효율성을 통합함. 블루레이저 모드는 분해능 10μm로 극한의 디테일을 쉽게 포착 가능

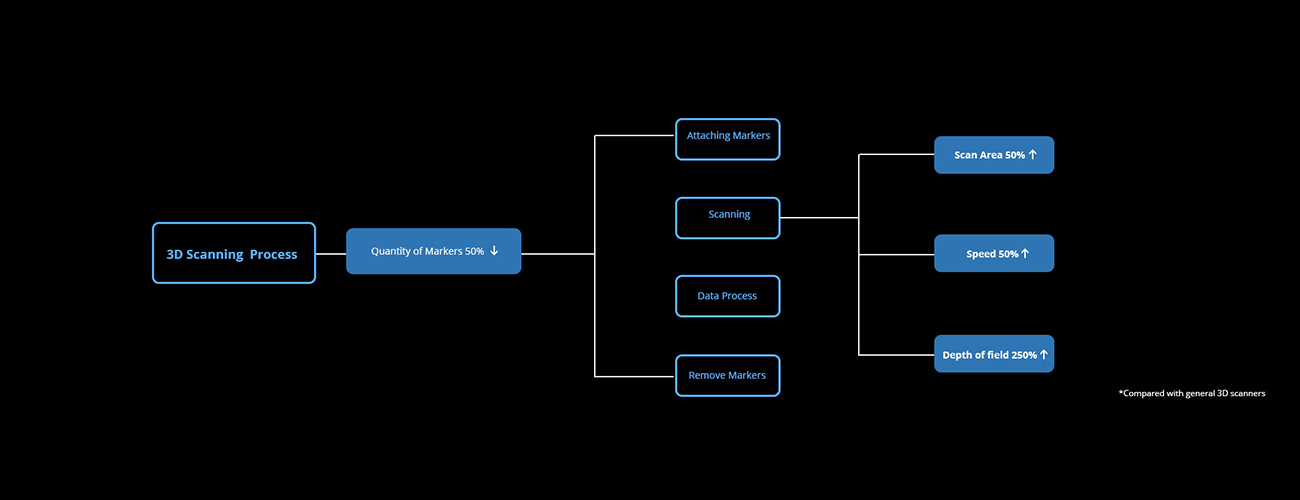

  • 더 빠른 검색 프로세스

    KSCAN20은 각 스캔 절차를 최적화하고 장치, 시간 및 노동 비용을 크게 절감

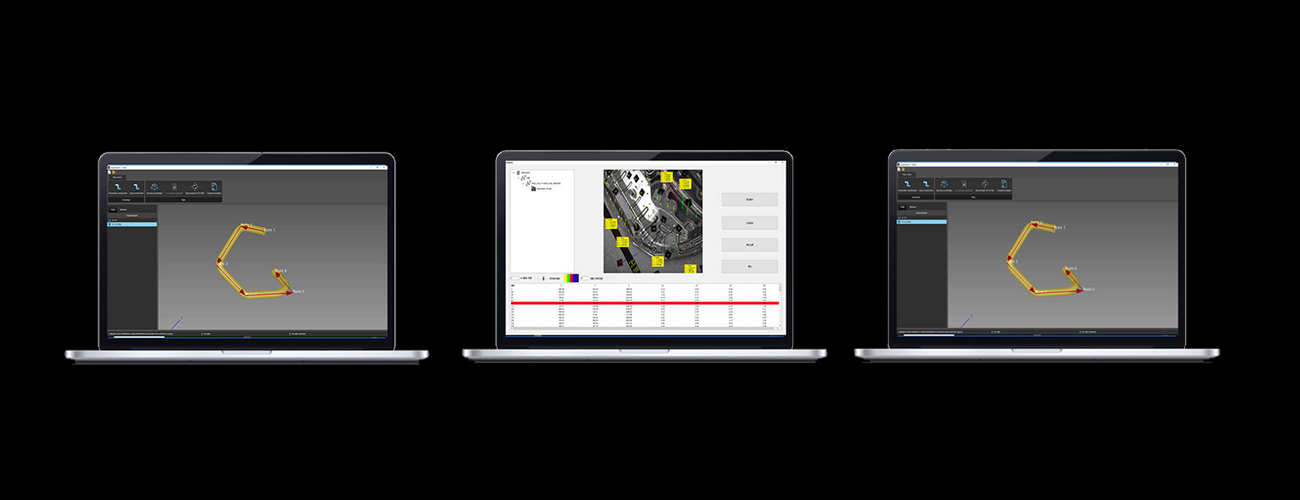

  • 가장 손쉬운 파이프 검사를 작성, 변형 감지, 구멍 탐지를 위한 높은 정확도

    스캔뷰어에는 파이프벤더의 편차를 제거하기 위해 YBC/LRA 데이터를 직접 내보낼 수 있는 전문 파이프 검사 기능이 탑재

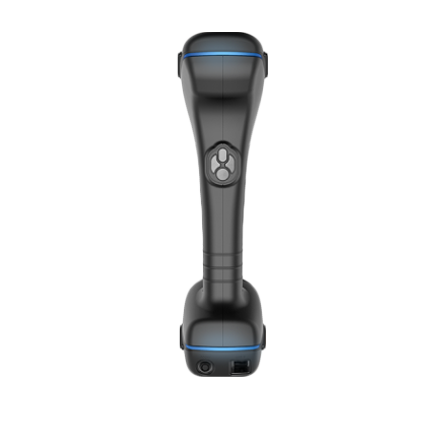

  • 사용자 친화적

    지능형 호흡 조명 빔은 작동 상태를 표시한다. 스캐너 조작이 훨씬 용이함

  • 플렉시

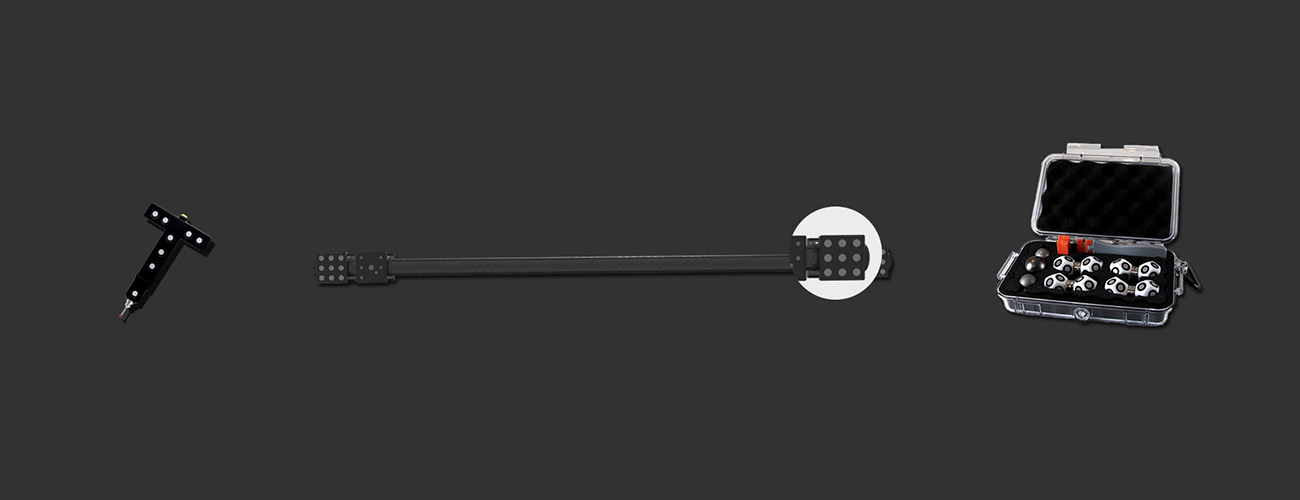

    프로브, 정확한 레퍼런스 바, 헬퍼스 엔지니어 키트 등과 자유롭게 매칭하여 측정 요구 충족

3D 스캔으로 효과적인 자동 부품 검사

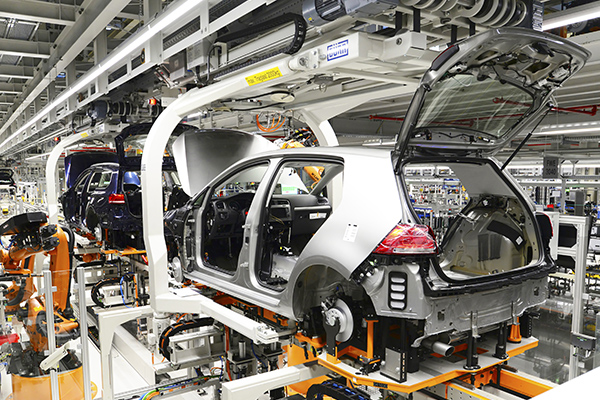

  • 자동차는 차체, 섀시, 휠 및 타이어, 인테리어, 인테리어, 좌석, 파워트레인, 전자제품, 미러, 폐쇄, 루프 시스템 및 모듈 등을 포함한 많은 중요한 부품으로 구성되어 있습니다. 디자인부터 제품 출시 시간까지, 최상의 고객 만족도와 브랜드 입지를 보장하기 위해 품질 관리가 특히 중요합니다.
  • 자동차 제조에 있어서 불가피한 것은 비용(노동력, 시간, 돈 등)을 절감하고 전체적인 효율을 높이는 동시에 품질을 확보하는 것입니다. 플라스틱으로 만든 헤드라이트는 야간운전에 꼭 필요한 부품입니다. 그러나 설치 과정에서 짜고 변형될 가능성이 높습니다. 제조사는 설치 후 전조등 상태를 고정장치를 통해 시뮬레이션한 후 품질 검사를 실시할 필요가 있습니다.
3D 솔루션
  • 제품의 출시 시기를 돕기 위해, 빠르고 효과적인 검사는 제조업체들이 추구하는 것입니다. KSCAN20 3D 스캐너는 고속, 초디테일, 사용이 간편한 방식으로 성능을 발휘하여 자동차 부품업체들의 다양한 요구를 충족시켜 줍니다.
  • 빠른 스캔 속도: 650,000개의 측정/초, 뛰어난 세부 정보 캡처: 0.020mm 정확도
  • 파란색 레이저 스캔 모드에서 0.010mm 해상도, 내장된 사진 측량: 최대 0.035mm/m의 체적 정확도
검사 프로세스
  • 1단계 표식기 부착

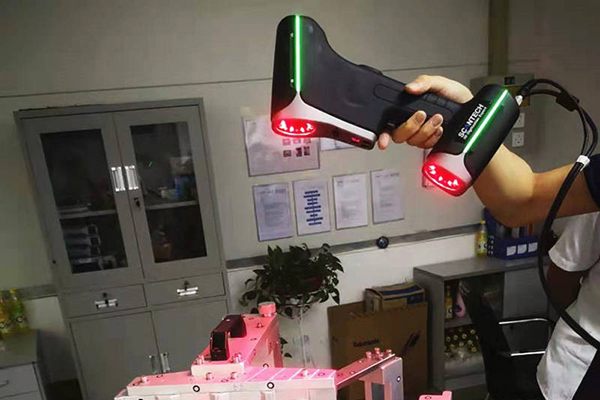

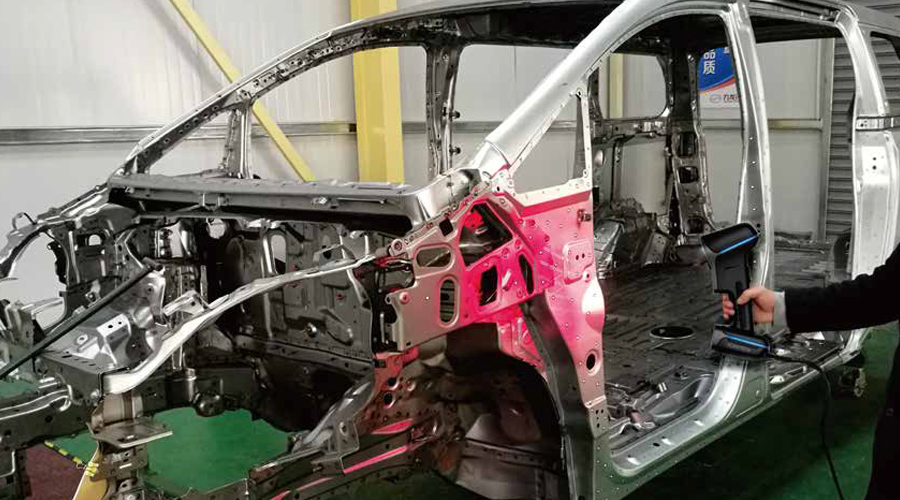

  • 2단계 KSCAN20 3D 스캐너를 사용하여 빠른 스캔 및 데이터 캡처

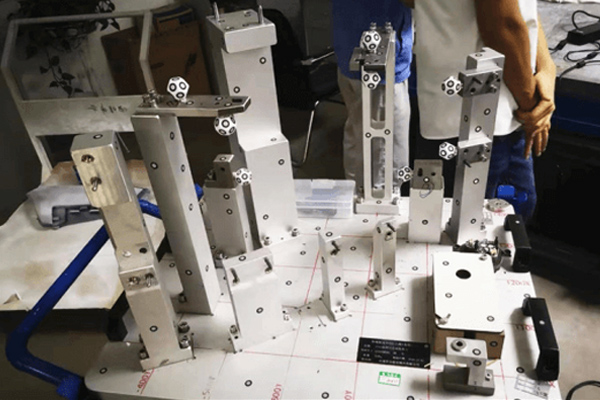

  • [헤드램프 고정장치에 마커 부착]

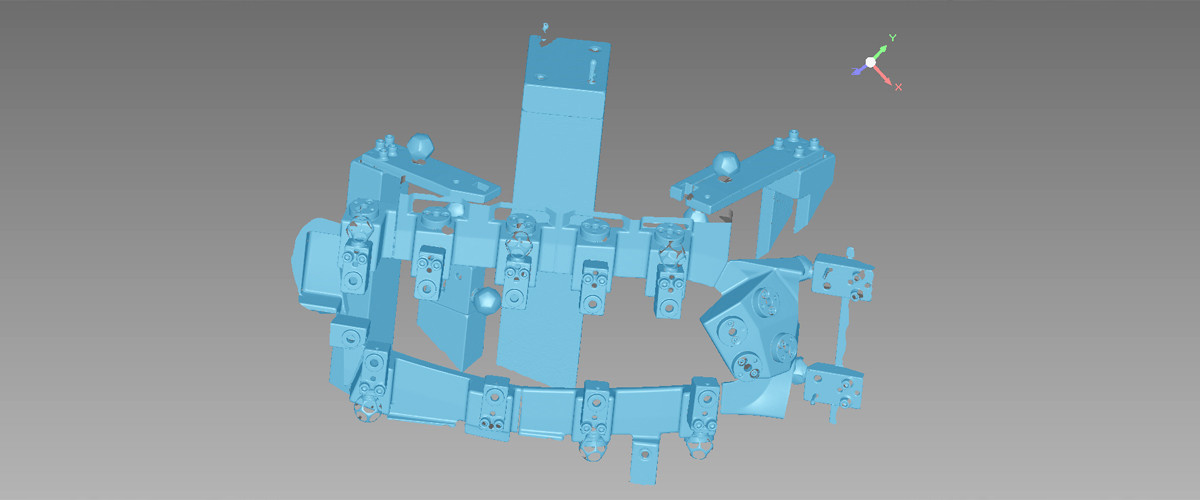

    [고정장치의 3D 데이터]
  • 3단계 고정장치의 정확한 3D 데이터를 가져옵니다.

  • [고정장치의 3D 데이터]
  • 4단계 편차 계산 및 검사 보고서 생성(데이터 개인 정보 보호)

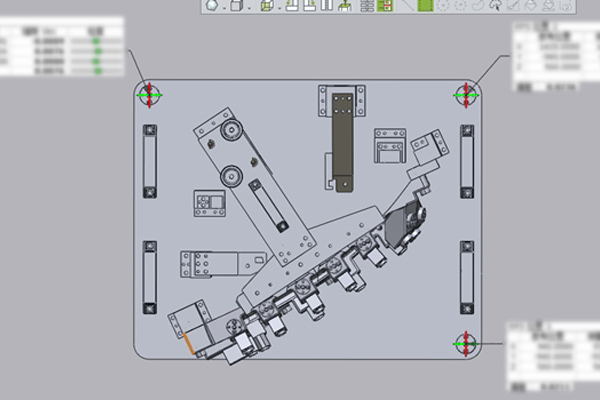

  • [RPS 결과]

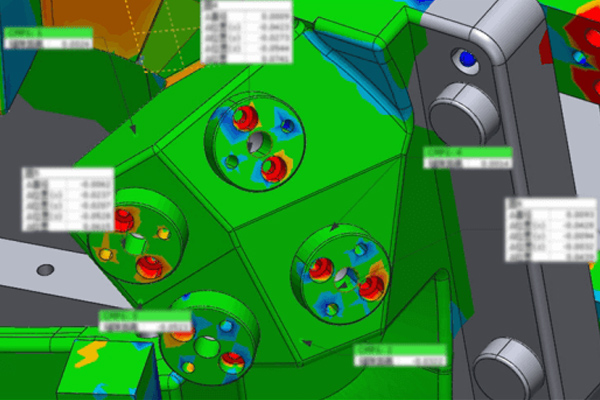

    [컬러맵]
  • 이 3D 디지털 솔루션은 검사 프로세스를 간소화하고 자동차 부품 제조업체의 작업 효율성을 크게 향상시킵니다. ScanTech 3D 스캐너는 휴대성이 있으며 품질 관리, 제품 개발, 역 엔지니어링 등 다양한 응용 프로그램을 갖추고 있습니다.
Type KSCAN20
Scan mode Standard mode R Hyperfine mode B
Laser source 7 red laser crosses
(+ 1 extra red line)		 5 blue parallel laser lines
Accuracy 0.020 mm
Built-in photogrammetry Support
Hyperfine scanning Support
Volumetric accuracy (based on part size) 0.020 mm + 0.035 mm/m 0.010 mm + 0.035 mm/m
Volumetric accuracy with high-precision reference bar 0.020 mm/m
Resolution 0.050 mm 0.010 mm
Measurement rate 650,000 measurements/s
Laser classn CLASS Ⅱ (eye-safe)
Scanning area Up to 550 mm × 600 mm
Scanning area (photogrammetry) 2500 mm × 3000 mm
Stand-off distance 500 mm 180 mm
Depth of field 620 mm 200 mm
Depth of field (photogrammetry) 2500 mm
Single point repeatability 0.030 mm
Tracking frequency (portable CMM) 60 hz
Edge accuracy 0.030 mm
Pipe inspection in software Support YBC/LRA data
Output formats .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc or customized
Interface mode USB 3.0
Operating temperature range -10 ~ 40 °C
Patents CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627,
WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740，US10309770B2
