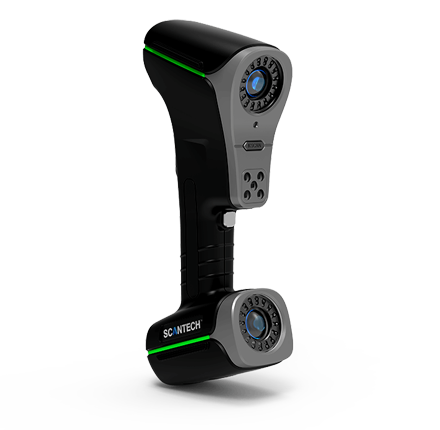

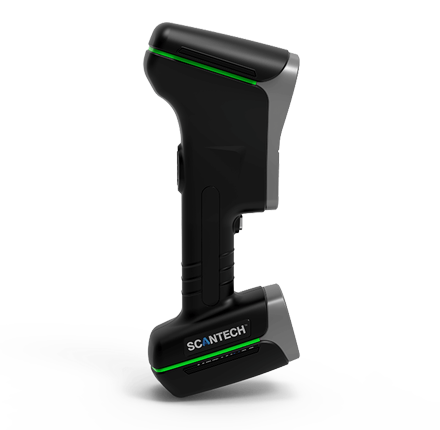

KSCAN MagicII 3D Scanner 멀티형 스캐너

기존 KScan의 장점과 더불어, Magic 시리즈는 좀 더 정밀한 블루레이저를 탑재하여 한단계 업그레이드 된 스캐너입니다

제품관련 정보
  • Kscan-Magic은 일반 적인 Red레이저가 아닌, Blue레이저를 사용하며, 최초로 적외선 레이저를 적용한 고성능 3D스캐너입니다.
  • 기존의 산업분야에서 널리 사용되어오던 3D 스캐너의 경우 0.030mm가 대부분이었으나 블루레이저방식으로 넘어오면서 정밀도 또한 0.020mm로 더욱 정밀해졌습니다
  • 그 외에도 프로빙 기능도 포함되어 있어 현재 핸디형 3D 스캐너 중에서는 가장 범용성이 높고 사용하기 편리한 스캐너입니다.
브로슈어 다운로드 메뉴얼 다운로드

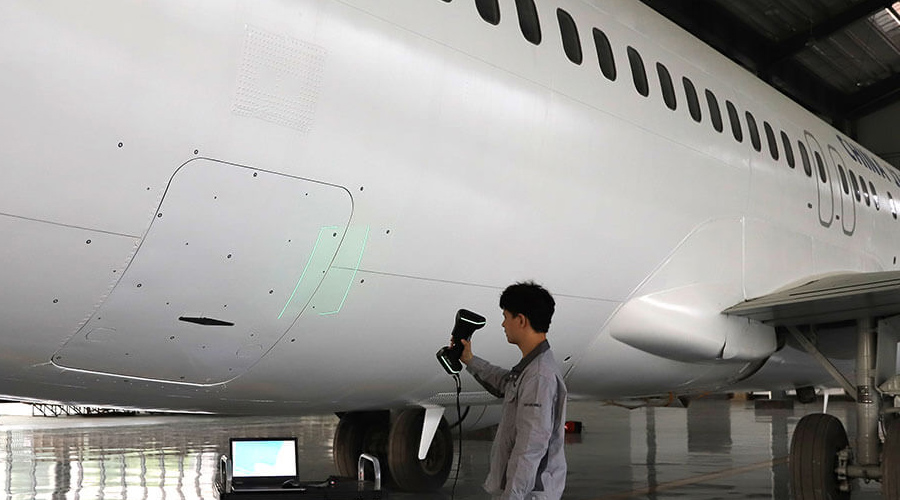

  • 혁신적인 적외선 레이저

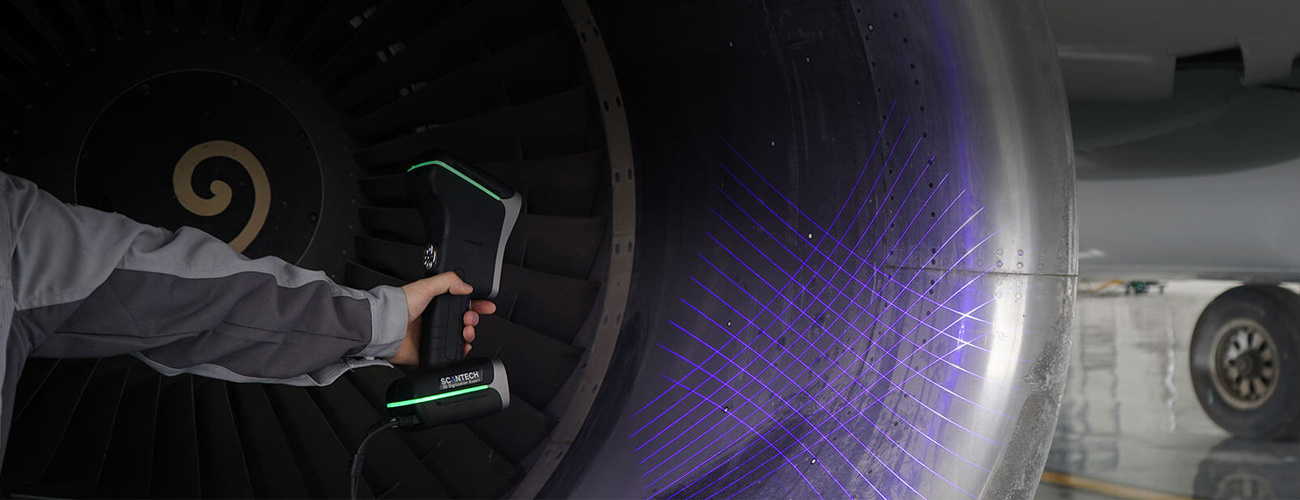

    Kscan-Msgic은 전 세계적으로 적외선 레이저 스캐닝 기술을 혁신적으로 채택하고 있습니다다. 최종 스캔 영역은 1440 mm × 860 mm에 이르며, 정밀 광범위 측정을 용이하게 합니다.

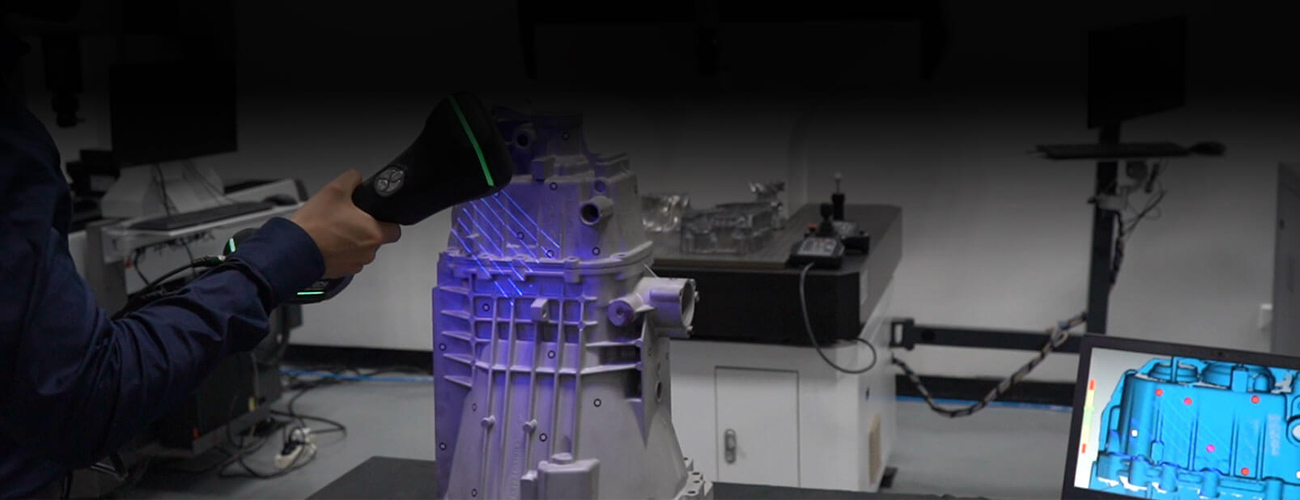

  • 손쉬운 효율성

    41개의 레이저 라인을 갖춘 Kscan-Msgic II 3D스캐너는 1,650,000개의 측정/s의 초고속 스캔 속도를 제공합니다. 스캐닝 모드를 유연하게 전환함으로써 다양한 애플리케이션 요구를 충족시켜 작업 효율을 획기적으로 개선합니다.

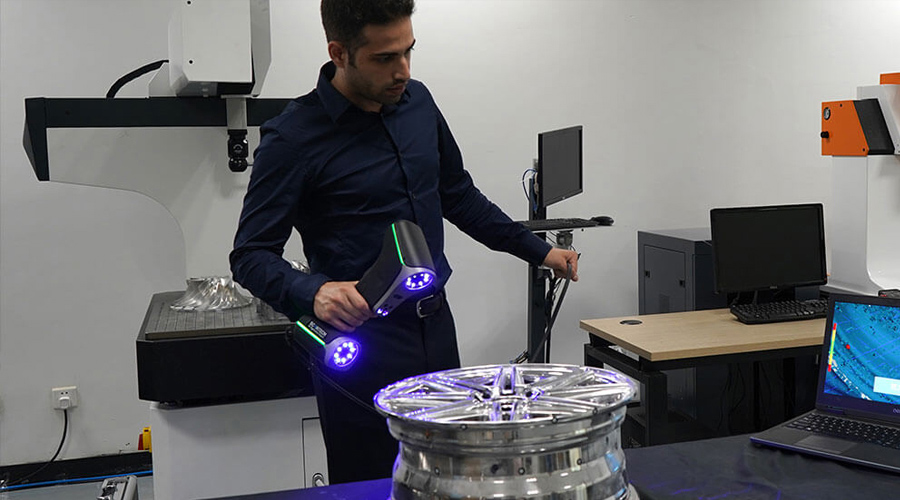

  • 선명한 디테일

    초미세 스캐닝 모드에서는 Kscan-Msgic II 3D스캐너가 복잡한 물체의 표면에서 완전한 데이터를 정확하게 획득할 수 있어 0.010mm의 해상도로 모든 세부 사항을 쉽게 포착할 수 있습니다.

  • 단일 레이저 라인 스캐닝

    단일 레이저 라인 스캐닝 모드는 심공 및 사각 위치의 3D 데이터를 정확하고 빠르게 캡처합니다.

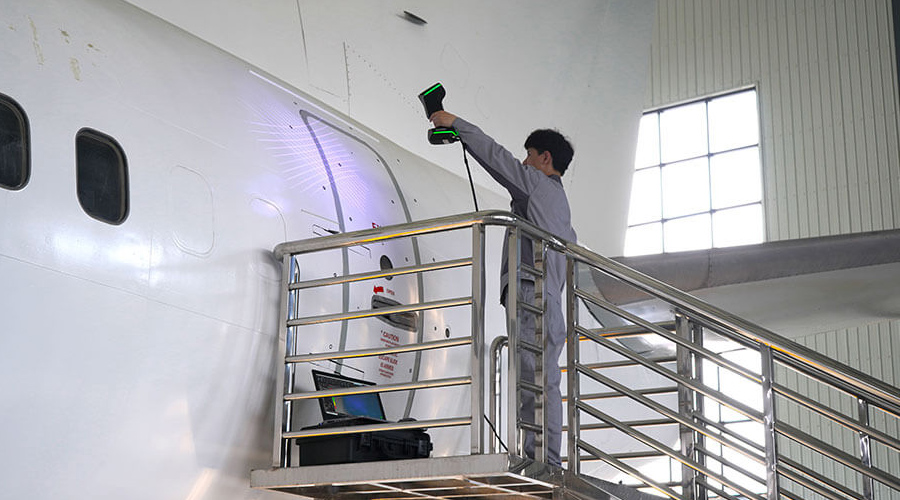

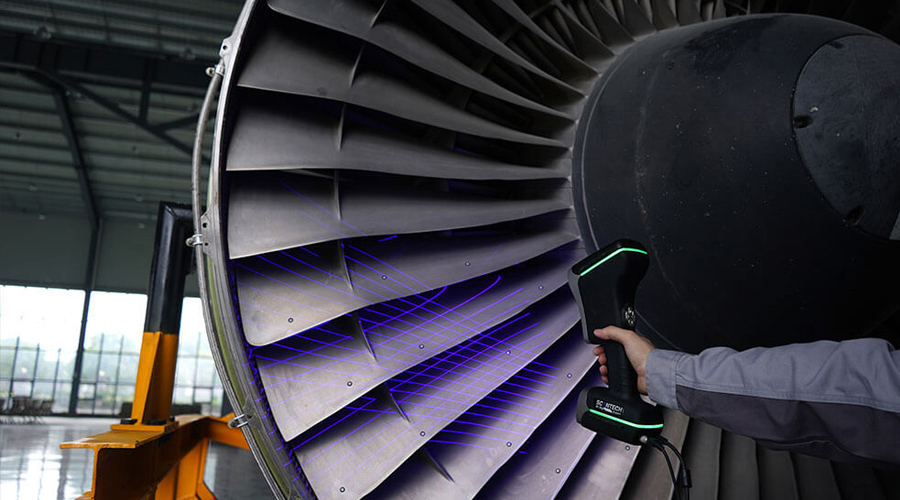

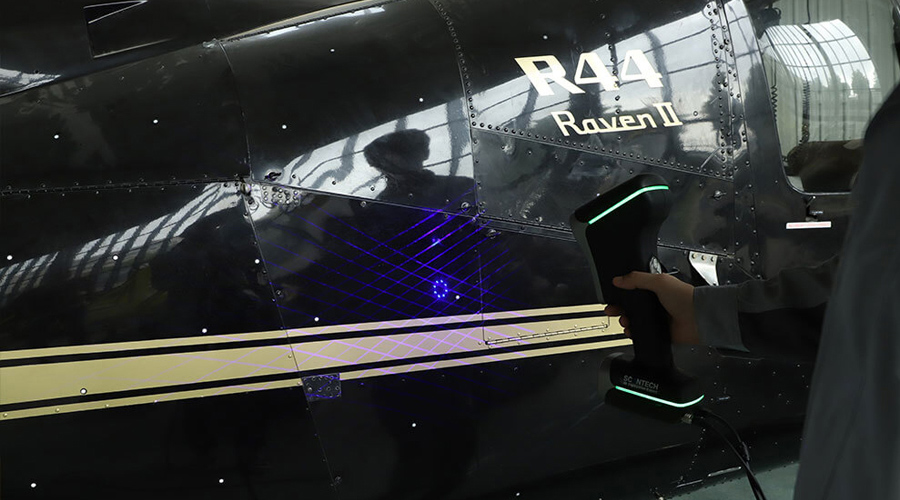

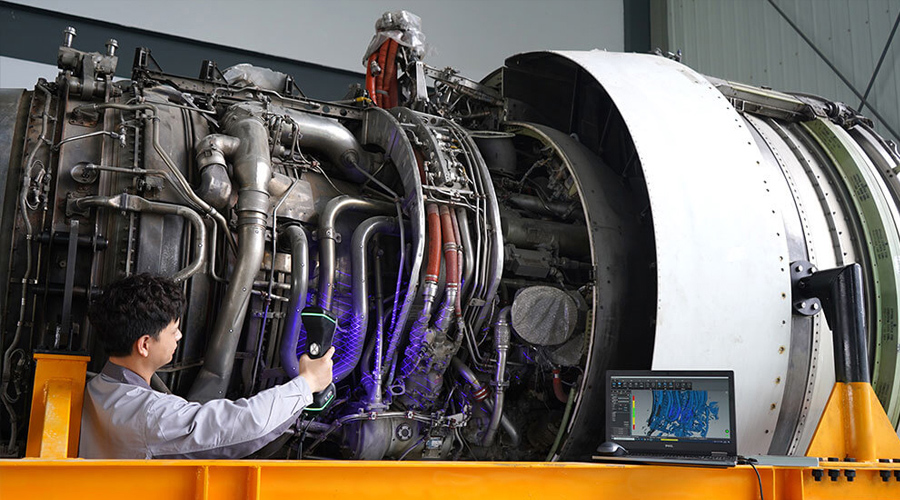

  • 계측 등급 NDT 측정

    0.020mm의 스캐닝 정확도와 0.030mm/m의 볼륨 정확도로 항공 우주 산업용 초고정밀 NDT를 제공합니다.

  • 맞춤 조정

    필드 깊이가 925mm로 인해 사용자는 세부사항, 효율성, 스캔 영역 등의 성능에 따라 작업 거리를 자유롭게 조정할 수 있습니다.

  • 대용량 기능

    내장된 포토그램 측정 시스템, 지능형 에지 감지, 접점 프로빙 및 파이프 측정이 다양한 애플리케이션 요구를 충족시킵니다.

3D 스캔으로 카약 제품 디자인 향상

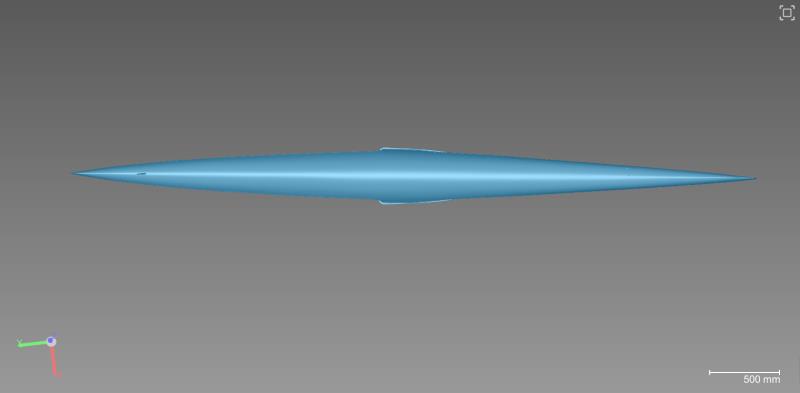

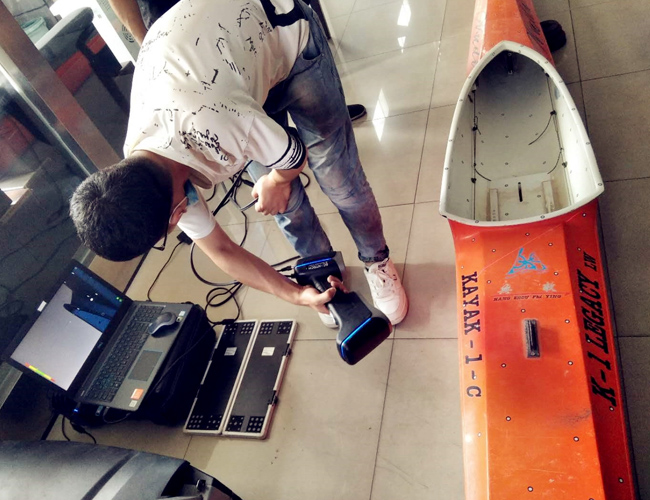

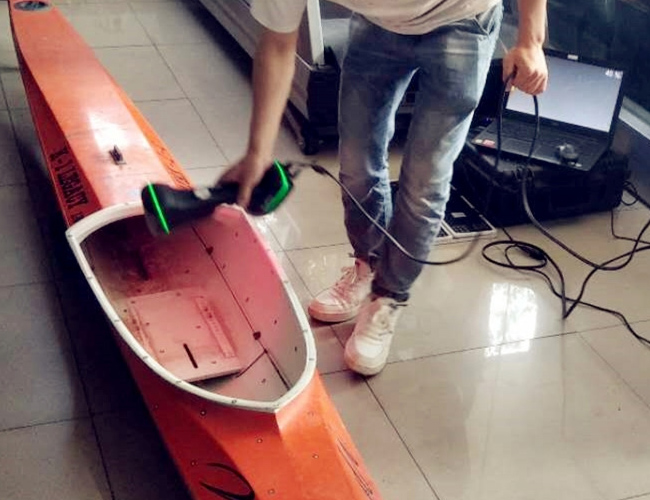

  • 카약 3D 검사 : 카약에 대한 높은 수요가 지속됨에 따라, 보다 빠른 속도와 안정성을 높이기 위해 카약 제조사들은, 기존 제품을 재개발해 카약의 성능을 높이고 시장 경쟁력을 강화 할 필요가 있었습니다.
  • 3D 점검의 어려움 : 전통적인 측정 방법은 데이터 수집 밀도에 문제가 있습니다. 제품 개발에 영향을 미치는 카약 표면의 굴곡진 위치와 곡면성을 정확히 측정하는 것은 불가능합니다. 이와 함께 길이 4m의 카약의 경우 측정 수행에 오랜 시간이 걸릴 것으로 보입니다. 일반적인 3D 스캐너는 데이터 스플라이싱 오류와 비효율성 문제가 있더라도 스캔 영역에 일정한 제한이 있습니다.

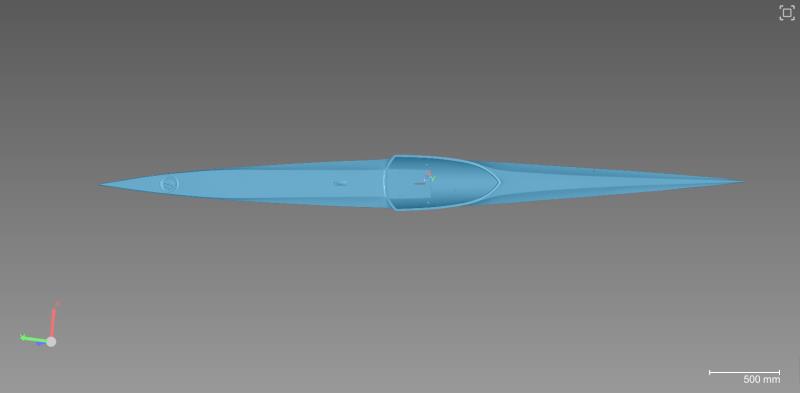

3D 솔루션
  • 제조사가 제품 출시 기간을 단축할 수 있도록 KSCAN 3D 스캐너를 채택하여 3D 측정을 신속하게 완료하였습니다.
  • KSCAN 시리즈 3D 스캐너는 1440 mm * 860 mm의 독보적인 스캐닝 영역으로 인해 마커 수를 대폭 줄여 노동력 절감과 예산 제어를 달성했습니다. 게다가 1,350,000개의 측정값을 통해 데이터를 신속하게 수집할 수 있습니다. 더욱이 0.010mm 해상도는 우수한 디테일을 보장합니다.
  • 마커 부착: 2분 / 3D 스캐닝: 5분 / 데이터 처리: 5분
  • 다른 3D 스캐너와 비교했을 때, KSCAN 시리즈는 타의 추종을 불허하는 성능을 보여줍니다. 또한, 내장된 Photogrammetry 시스템은 대규모 프로젝트 측정에 직면했을 때 더 많은 노력을 기울이지 않으며, 초고정밀 NDT 검출이 실현됩니다.
Type KSCAN-Magic
Scan mode Ultra-fast scanning 13 blue laser crosses (+ 1 extra blue laser line)
Hyperfine scanning 7 blue parallel laser lines
Large area scanning 11 parallel infrared laser lines
Deep hole scanning Support
Laser lines in total 45
Accuracy 0.020 mm
Scanning rate Up to 1,650,000 measurements/s
Scanning area Up to 1440 mm × 860 mm
Photogrammetry system Standard configuration Built-in
Scanning area 3760 mm × 3150 mm
Depth of field 2500 mm
Laser class CLASS Ⅱ (eye-safe)
Resolution Up to 0.010 mm
Volume accuracy Work alone Up to 0.010 mm + 0.030 mm/m
Work with 1m reference bar Up to 0.010 mm + 0.020 mm/m
Work with MSCAN-L15 Up to 0.010 mm + 0.015 mm/m
Stand-off distance 300 mm
Depth of field 925 mm
Portable CMM K-Probe Optional Support
Single point repeatability 0.030 mm
Tracking frequency 60 hz
Intelligent edge inspection module Optional Support
Edge accuracy 0.030 mm
Pipe inspection module Optional Support
Output formats YBC / LRA / compensation value
Output formats .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc or customized
Operating temperature range -10~40°C
Interface mode USB 3.0
Patents CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740，US10309770B2
