• 3D 스캐닝은 세상을 바꿉니다.
• 과학과 기술의 지속적인 발전으로 인해 산업 분야에서 기존 모터의 사용은 저효율, 폐기물 에너지 및 기타 단점으로 인해 점차 감소하고 있습니다. 새로운 고효율 및 에너지 절약 모터가 점차 업계에 적용되고 있습니다. 고효율 및 에너지 절약형 모터는 부품의 정밀도에 대한 높은 요구 사항을 가지고 있습니다. 생산 과정에서 모터 케이싱에 쉽게 발생하는 약간의 변형은 조립 후 영향을 미칩니다. 따라서 3D 스캐닝을 통한 품질 검사가 필요합니다.

Q&A

• Q : 이번에 스캔 대상은 무엇입니까?
• A : NEMA 에너지 효율적인 모터 인클로저 (NEMA 보호 등급은 미국 전기 제조업체 협회의 산업 제어 및 시스템의 인클로저 보호 표준입니다)
• Q : 모터 하우징에 3D 스캔이 필요한 이유는 무엇입니까?
• A : 모터 케이싱의 제조 과정에서 외형과 내부 구조가 변형됩니다. 3D 스캐닝을 통해 변형 후 3D 데이터를 획득하고이를 원래의 수학적 모델과 비교하여 모터 케이싱의 제조 공정에서 결함을 찾아야합니다.
• Q : 물 펌프 임펠러의 전통적인 측정 방법은 무엇입니까? 3D 측정의 어려움은 무엇입니까?
• A : 사진 측량 3d 스캐너,이 측정 방법에는 많은 문제가 있습니다 :
• 모터 케이스는 내부 공간이 작고 구조가 많습니다. 기존의 사진 측량 3d 스캐너 측정에서는 일부 사각을 감지하기가 어렵 기 때문에 오류가 쉽게 발생합니다. 검사 대상 물체의 표면은 반사성이므로 분체 분사가 필요하므로 조작이 복잡합니다. 이후 단계에서 케이싱 내부의 사각 지대를 청소하는 것은 매우 어렵고 시간과 노동 집약적이며 작업 효율성이 크게 저하됩니다.
• Q : 휴대용 3D 스캐너 측정의 장점은 무엇입니까?
• A : 1. 분말을 살포 할 필요가없고, 시간과 노력을 절약하고, 고효율 / 2. 스캔에 사각이 없으며 측정 속도가 빠름 / 3. 높은 데이터 정확도

3D 솔루션

• 스캐닝 대상 의 에너지 절약 모터 생산 회사 : 모터 하우징
• 스캐닝 장치 : 글로벌 3D 스캐너 | 대용량
• 스캔 요구 사항을 위한 최고의 3D 스캐너 : 표면 프로파일 및 내부 구조의 날짜 획득
• 목표 : 원본 CAD 모델 데이터와 분석 비교
• 응용 프로그램 : 품질 관리
• 모터 하우징은 큰 치수, 작은 내부 공간 및 복잡한 구조를 가지고 있습니다. 사진 측량 3D 스캐너에서 모든 세부 부분의 효과적인 데이터를 감지하는 것은 어렵습니다. 작업량이 많고 효율성이 낮아 탐지에 많은 어려움이 추가됩니다.

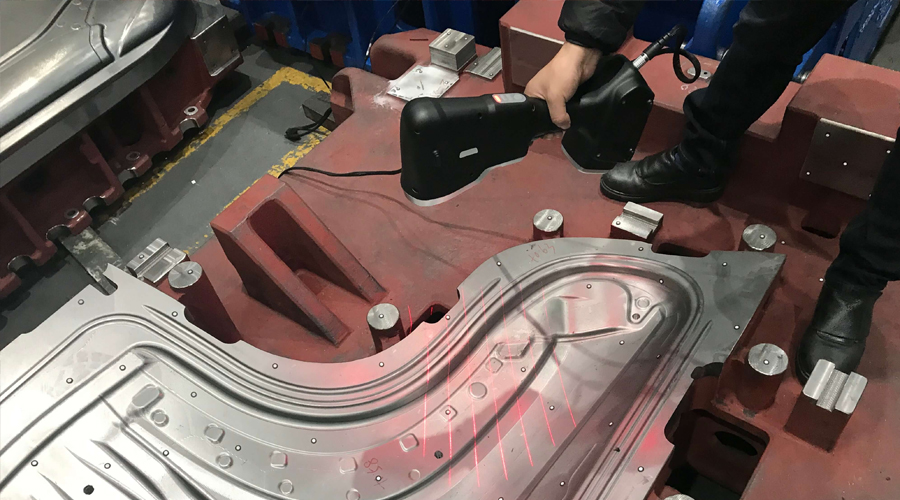

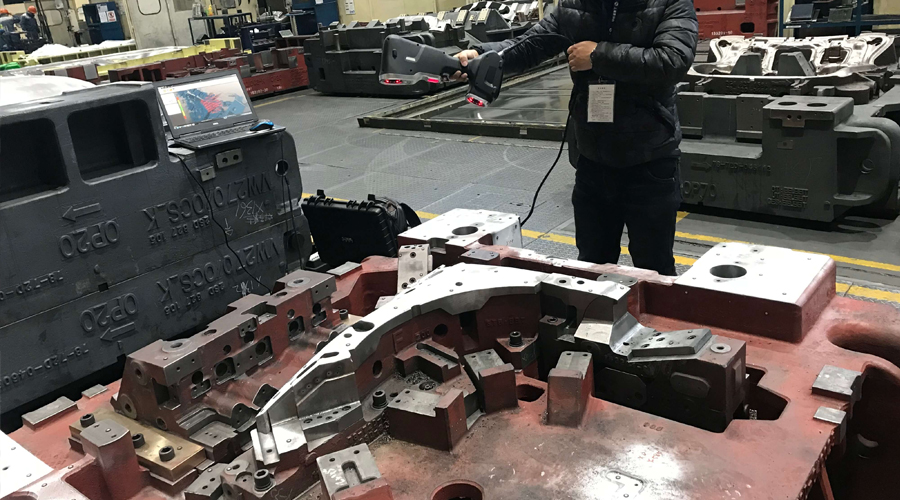

• Scantech의 최신 연구 개발 AXE-G7 Global 3D 스캐너는 다른 휴대용 레이저 3D 스캐너의 모든 특징과 기능에 더해 세계 최초의 글로벌 3D 스캐너이며, 가장 큰 돌파구는 대형 및 중형 물체의 측정 방식을 파괴하는 것입니다 . AXE-G7 Global 3D 스캐너는 다음 세 가지 측면에서 고객의 요구를 완벽하게 충족합니다.

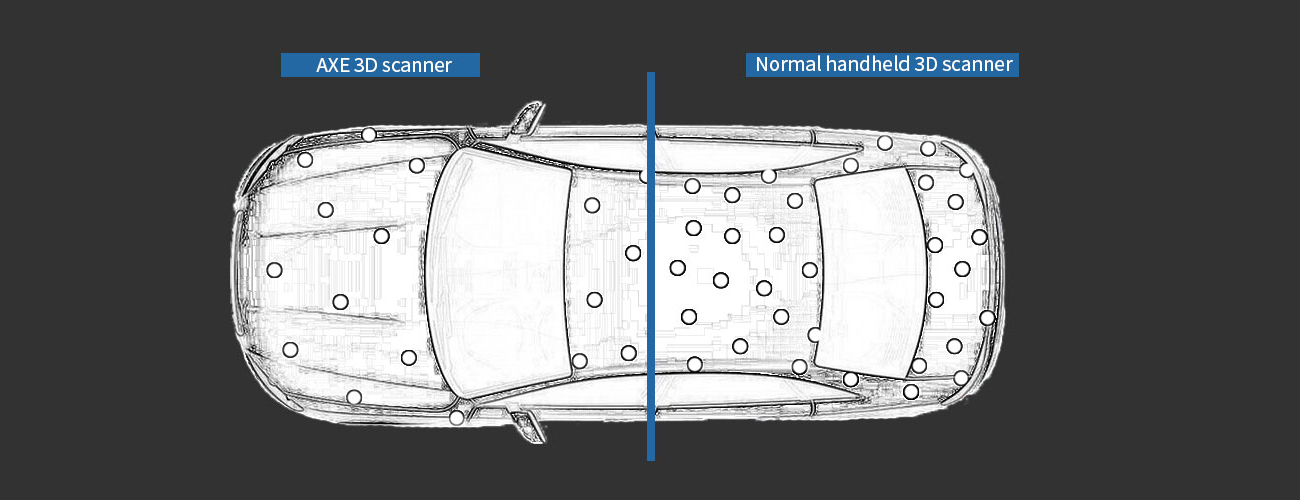

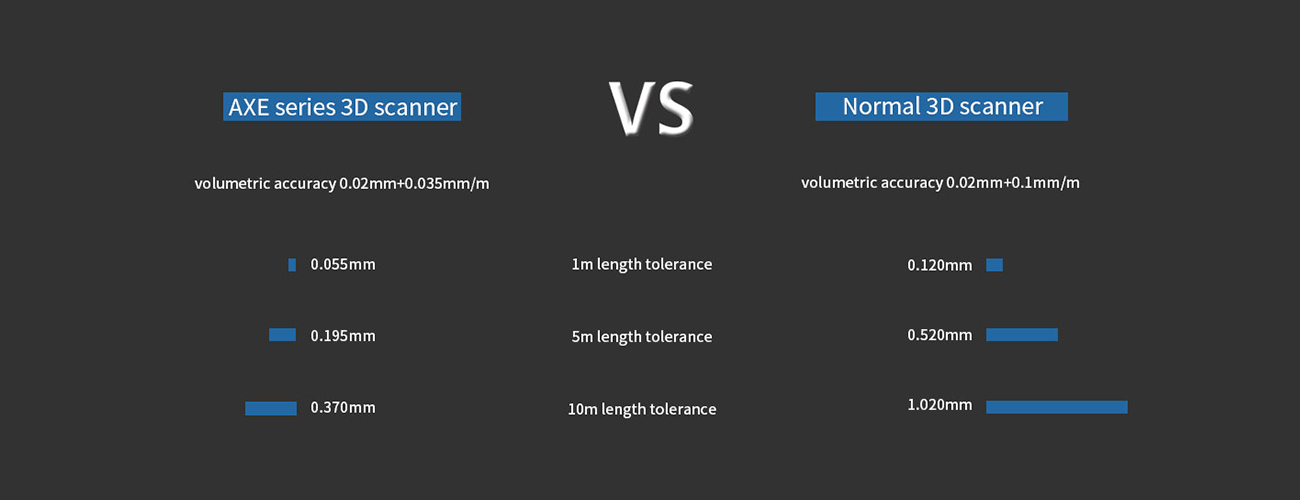

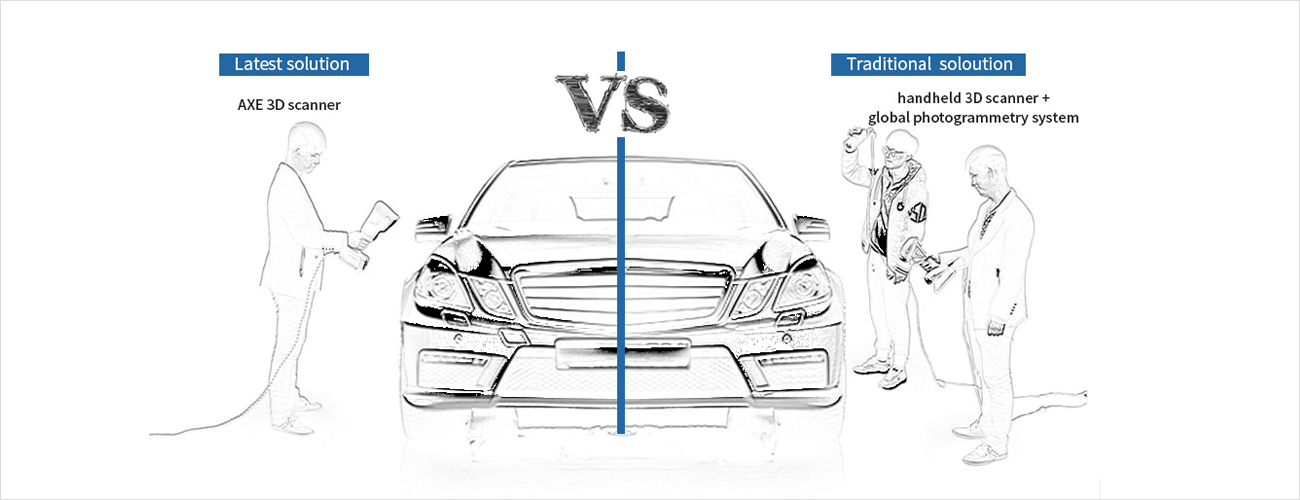

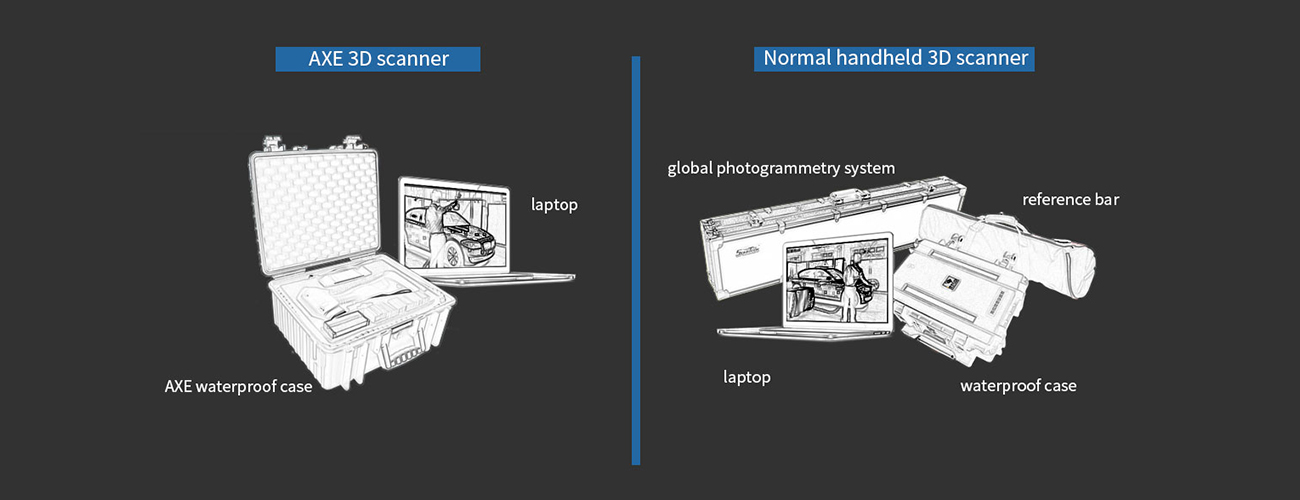

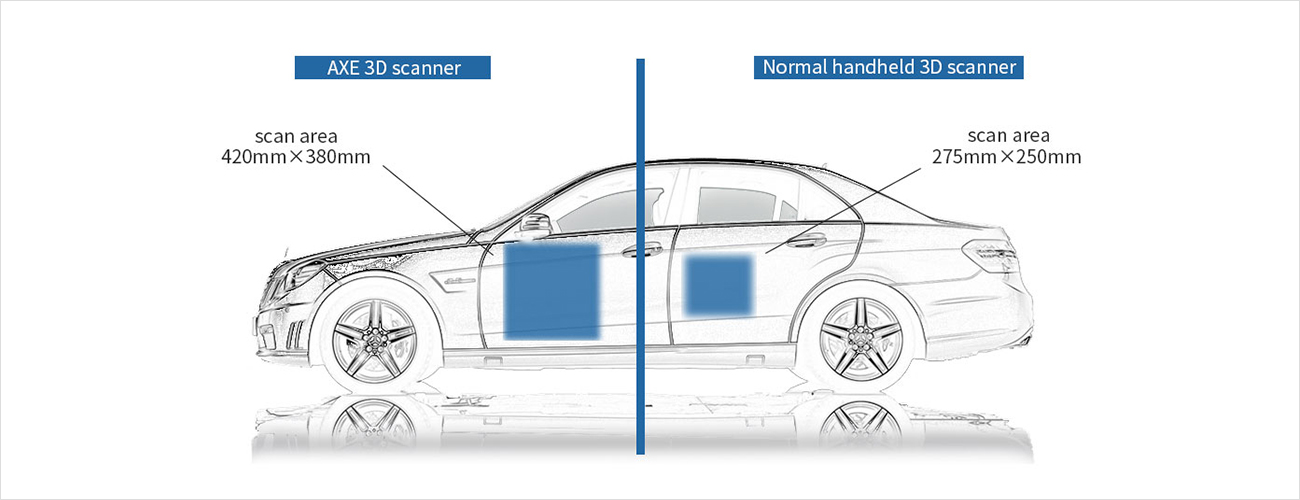

• 매우 높은 체적 정확도는 인클로저의 엄격한 품질 관리 요구 사항을 충족합니다. 마킹 포인트의 수가 절반으로 줄어들고 스캔 폭이 2배로 스캔 효율성이 크게 향상되어 시간 비용이 크게 감소합니다. AXE-G7 Global 3D 스캐너 하나만 전체 측정 프로세스를 완료 할 수 있으며 한 사람이 쉽게 제어 할 수 있어 많은 인력과 재료 자원을 절약 할 수 있습니다.
• 해결책
• 대형 케이스를 스캔하기위한 고객의 요구 사항과 고객의 복잡한 내부 구조 요구 사항에 따라 Scantech는 AXE-G7 Global 3D 스캐너를 고객에게 제공했습니다. 모터 케이스의 표면과 내부에 위치 표시를 부착 한 후 AXE-G7을 컴퓨터에 연결하고 해상도를 조정하고 3D 스캐닝에서 실시간 이미징을 수행하여 표면의 포인트 클라우드 데이터와 내부 구조 세부 정보를 얻습니다. 포장. 마지막으로 스캔 데이터와 CAD 모델 데이터를 비교하여 검사 결과를 얻습니다.
•

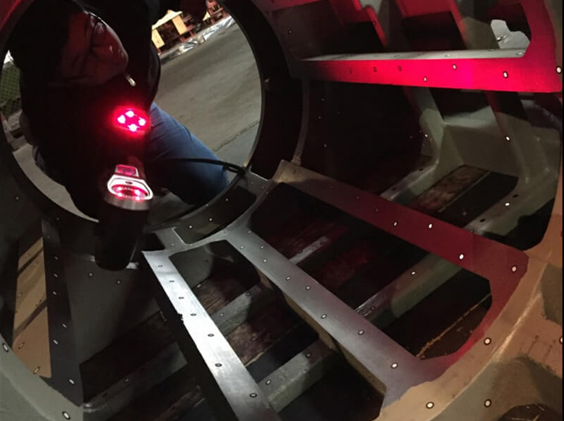

  [스캔 대상]



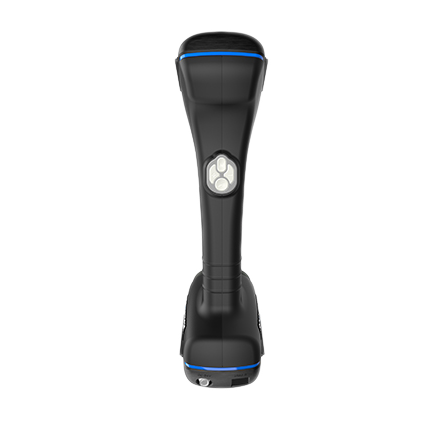

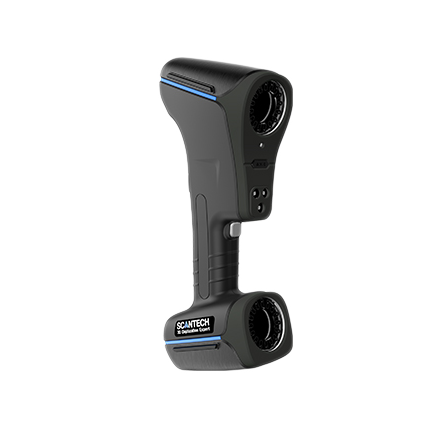

  [장치 및 모델 : AXE-G7 글로벌 3D 스캐너]

•

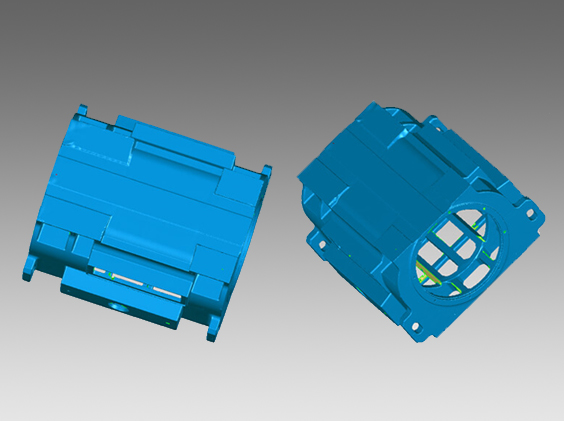

  [측정 데이터 : STL 데이터 스캔]

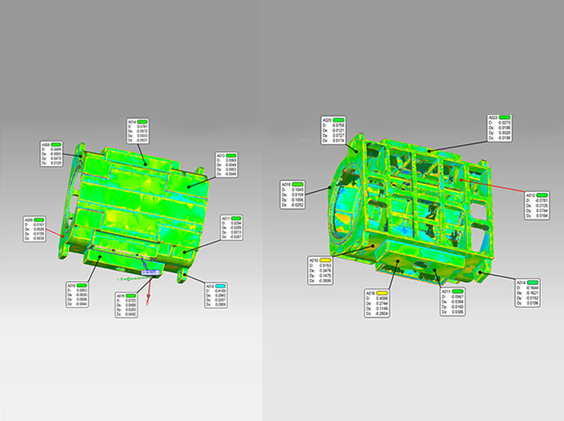

  [탐지 비교]

• 비교 결과 감지
• 3D 스캐닝 작업 시간 : 포인트를 표시하는 데 10분 / 스캔하는 데 20분 / 검사 및보고에는 5분이 소요 / 총 35분
• AXE-G7 Global 3D 스캐너는 장비없이 중형 모터 하우징 내부와 외부의 3D 데이터를 빠르고 정확하게 획득합니다. 원본 디지털 모델과 비교하여 제품 생산의 결함을 얻을 수 있습니다. 동시에 AXE-G7 Global 3D 스캐너는 최대 0.03mm의 매우 높은 스캔 정확도를 제공하여 다양한 부품의 스캔 요구 사항을 완벽하게 충족 할 수 있습니다. 측정 정밀도가 보장되고 작업 효율이 향상됩니다.
